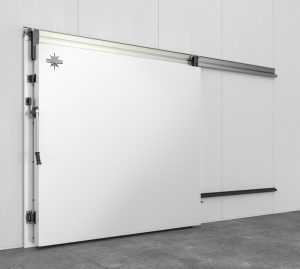

Откатные холодильные двери (ОД ПХ) «ПрофХолод»

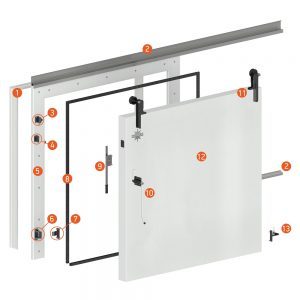

1. Обрамление светового проема (опция)
2. Направляющие профили из анодированного алюминия
3. Отбойник с резиновым демпфером
4. Упор для внешней ручки-рычага
5. Рама накладная металлическая
6. Упор нижний направляющий Q08-4 ПХ
7. Захват нижний направляющий Q08-16 ПХ
8. Уплотнитель «Фермод» (Fermod) 8511
9. Внутренняя ручка-рычаг 3540 ПХ
10. Внешняя ручка-рычаг 3500 ПХ
11. Кронштейны верхние: левый (Q08-1 ПХ), и правый (Q08-2 ПХ)
12. Дверное полотно
13. Кронштейн нижний Q08-3 П

Внутренняя ручка-рычаг 3540 ПХ и внешняя ручка-рычаг 3500 ПХ

Конструкция внутренней и внешней ручек-рычагов «ПрофХолода» устраняет присущую ручкам других производителей проблему с длиной хода толкателя.

Особенности ручек:
• ход толкателя ручки для дверей тяжелой серии — до 70 мм. Такая длина хода позволяет выталкивать дверь из посадочного желоба без дополнительных физических усилий,
• ручки имеют повышенную прочность: выполняются целиком из стали с последующим цинкованием и покрытием порошковой краской.

Кронштейны верхний левый Q08-1 ПХ и правый Q08-2 ПХ с латунными или пластиковыми роликами

Кронштейны разработаны специально для откатных дверей и позволяют регулировать ход двери после монтажа. В стандартной комплектации применяются пластиковые ролики, которые выдерживают эксплуатацию дверей массой до 200 кг.

Для увеличения срока эксплуатации дверей «ПрофХолод» предлагает установить латунные ролики повышенной прочности.

Конструкция верхних кронштейнов «ПрофХолод» обеспечивает регулировку в двух плоскостях. Регулировка облегчает настройку после монтажа для корректной работы двери.

BOX A кронштейн нижний Q08-3 ПХ

Кронштейн повышенной прочности изготавливается из стали толщиной 8 мм и рассчитан на активную эксплуатацию ролика при открытии и закрытии двери.

Ролик кронштейна изготовлен из маслонаполненного полиамида, который обеспечивает непрерывное самосмазывание механизма. За счет снижения износа срок службы деталей повышается в 1,5 раза.

Ролик передвигается в одной вертикальной плоскости с верхним кронштейном. В паре они плотно прижимают уплотнитель к раме.

Упор Q08-4 ПХ и захват Q08-16 ПХ

Комплект упора с захватом обеспечивает надежную фиксацию за счет волнообразного изгиба. Изгиб помогает свободно и надежно фиксировать упор в захвате и обеспечивает плотное прилегание уплотнителя со стороны ручки.

Внутри захвата расположен подвижный ролик из маслонаполненного полиамида, который защищает конструкцию упора от истирания.

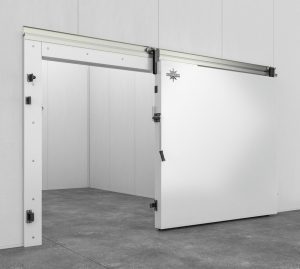

Конструкция откатных дверей на фурнитуре «ПрофХолод»

Толщина дверного полотна: 150 мм
Наполнитель: высококачественный огнестойкий
пенополиизоцианурат PIR из лучших
зарубежных компонентов
Высота проема: от 1800 мм до 2600 мм
Ширина проема: от 800 мм до 2600 мм

Назначение дверей

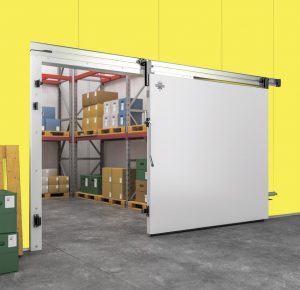

Холодильные откатные противопожарные двери «ПрофХолод» (ОДП) предназначены для холодильных помещений с повышенными требованиями к пожарной безопасности.
ОДП применяются в средне- и низкотемпературных холодильных камерах, складах, терминалах.
ОДП имеет предел огнестойкости EI30: препятствует распространению огня, дыма и других продуктов горения из помещения.

• В помещениях с повышенными требованиями к пожарной безопасности
• В местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков
• В холодильных камерах любого объема, складах, терминалах
• Для стабилизации климатического режима в помещениях
• В помещениях без жестких требований к гигиене

Варианты исполнения откатных противопожарных дверей:

Откатная дверь с порогом и без порога
Откатная дверь средне- или низкотемпературного исполнения
Дверь правого отката / левого отката

Конструкция двери

1. Обрамление светового проема (опция)
2. Направляющие рельсы с анодированного алюминия
3. Отбойник с резиновым демпфером
4. Упор для внешней ручки-рычага
5. Накладная рама
6. Упор нижний направляющий Q08-4 ПХ
7. Захват нижний направляющий Q08-16ПХ
8. Двухконтурный уплотнитель Fermod 8511
9. Терморасширяющаяся уплотнительная лента
10. Внутренняя ручка-рычаг 3540 ПХ
11. Внешняя ручка-рычаг 3500 ПХ
12. Кронштейны верхние: левый (Q08-1ПХ) и правый (Q08-2ПХ) с латунными роликами
13. Дверное полотно 150 мм
14. Обрамление торцов дверного полотна
15. Кронштейн нижний Q08-3 ПХ

Дверное полотно

Дверное полотно ОДП «ПрофХолод» состоит из стальных оцинкованных окрашенных листов (RAL 9003 стандарт) и жесткого пенополиизоцианурата (PIR) толщиной 150 мм, плотностью до 50 кг/м³.

По торцам конструкции установлены металлические швеллеры толщиной 2 мм, которые повышают целостность и несущие способности двери.

При сборке дверного полотна «ПрофХолод» использует только огнеупорные герметики и пены.

В зависимости от степени агрессивности рабочей среды возможно изготовление полотна откатной двери из:

• Оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL
• Нержавеющая сталь Aisi 430 (для не пищевых продуктов)
• Нержавеющая сталь Aisi 304 (для пищевых продуктов)
• Сталь с органическим покрытием для применения в сельскохозяйственных объектах Granite Farm
• Пищевая сталь с ламинированным покрытием Food Safe

Дверь поставляется в специальной полиэтиленовой пленке толщиной 50 мкм, которая свободно удаляется после монтажа.


Уплотнитель

На полотно ОДП монтируются два вида уплотнителя:
1. Уплотнитель Fermod 8511 (Франция): устанавливается двумя контурами по периметру дверного полотна
2. Уплотнитель 15948: устанавливается в безпороговых дверях
3. Противопожарный контур: устанавливаются по периметру полотна. При воздействии высоких температур (от 150^oС) заполняет зазор между полотном и рамой, препятствуя проникновению огня и дыма в соседние помещения


Дверная рама

Стандартная накладная рама изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой краской в белый цвет (RAL 9003). Рамы под заказ изготавливаются из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проема с помощью крепежного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проема:

• Ширина рамы = ширина светового проёма + 200мм;
• Высота рамы = высота светового проёма + 200 (беспороговое исполнение);
• Высота рамы = высота светового проёма + 200 + высота порога (пороговое исполнение).

Фурнитура

Противопожарная дверь комплектуется металлической фурнитурой «ПрофХолод» (кронштейны, ролики, захват и упор двери, направляющие рельсы, внешняя и внутренняя ручки-рычаги, крепежи) и металлическим замком Fermod F57 (Франция).

Направляющие профили откатных холодильных дверей «ПрофХолод» выполнены из анодированного алюминия и рассчитаны на нагрузки до 250 кг.

Система боковых направляющих ОДП «ПрофХолод» расположена на сэндвич-панели, на стене, без крепления к полу.
